| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | KINGHONEST |
| प्रमाणन: | ISO9001 |
| न्यूनतम आदेश मात्रा: | चर्चा |
| मूल्य: | Negotiation |
| पैकेजिंग विवरण: | सुरक्षात्मक पैकेजिंग |
| प्रसव के समय: | 1-2 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 10000 वर्ग मीटर / महीना |
| नाम: | हाइड्रोलिक पावर यूनिट | टैंक: | निरीक्षण द्वार से सुसज्जित, फिल्टर के साथ सांस, 2 स्तर स्विच, 1 तापमान स्विच, 1 दृश्य स्तर सूचक। |
|---|---|---|---|
| दो मुख्य मोटर-पंप: | समूह P1 और P2 | मुख्य पंपों के कार्य: | सभी नियंत्रण वाल्वों को बंद / खुली स्थिति में या निरंतर नियंत्रण में बनाए रखने के लिए। |
| PS1: | "कम तेल दबाव संकेत" की आपूर्ति | विकल्प: | हीटिंग सिस्टम |
| हाई लाइट: | hydraulic power unit,hydraulic valve remote control system |
||
नियंत्रण प्रणाली

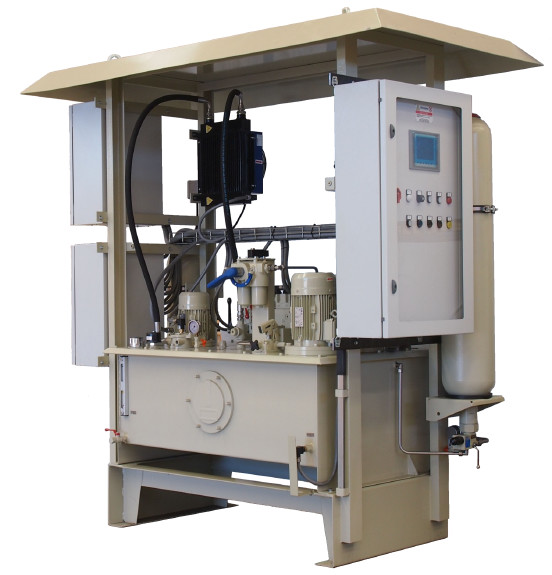

हाइड्रोलिक पावर यूनिट को सर्किट में मौजूद तेल की पूरी मात्रा को इकट्ठा करने में सक्षम आउटडोर सेवा के लिए उपयुक्त स्टील टैंक के साथ प्रदान किया जाता है। टैंक निरीक्षण द्वार, फिल्टर के साथ सांस, 2 स्तर स्विच, 1 तापमान स्विच, 1 दृश्य स्तर सूचक से सुसज्जित है।
दो मुख्य मोटर-पंप समूह पी 1 और पी 2, प्रत्येक एक इलेक्ट्रिक मोटर के साथ फिट होते हैं, टैंक पर प्रदान किए जाते हैं; निर्धारित विस्थापन पंप 200 बार के दबाव में आवश्यक प्रवाह दर देने में सक्षम है।
एक फ़िल्टरिंग / कंडीशनिंग समूह जिसे निश्चित विस्थापन पंप P3 द्वारा निर्मित किया गया है, आंतरिक थर्मोस्टेट द्वारा फैन पायलट के साथ क्लॉजिंग डिटेक्टर (DPS3) और एक्सचेंजर (R) के साथ फ़िल्टर बोर्ड पर प्रदान किया गया है।
मुख्य पंपों के कार्य हैं:
n ° 1 सक्रिय पंप, बंद / खुली स्थिति में या निरंतर नियंत्रण के तहत सभी नियंत्रण वाल्वों को बनाए रखने के लिए।
n ° 1 स्टैंड-बाय पंप कम दबाव स्विच से अलार्म सिग्नल पर सक्रिय होने के लिए पंप आम वितरण कई गुना पर घुड़सवार
पंप प्रवाह की दर संचायक हस्तक्षेप को शामिल किए बिना प्रत्येक वाल्व के लिए नियंत्रण मोड में आवश्यक अधिकतम स्ट्रोक समय सुनिश्चित करने के लिए पर्याप्त है।
चार दबाव स्विच मोटर-पंप समूहों के सामान्य वितरण में कई बार स्थापित किए जाते हैं, निम्नानुसार हैं:
PS1 आपूर्ति "कम तेल दबाव संकेत"
PS2 "न्यूनतम तेल दबाव संकेत" (यानी संयंत्र आयोग से बाहर) की आपूर्ति करता है।
PS3 सक्रिय पंप बंद कर देता है
PS4 सक्रिय पंप शुरू करता है
एक संचायक A1, लगातार वितरण पर कई गुना डाला जाता है, मोटर / पंप समूह से दूसरे एक को परेशानी-मुक्त बदलाव प्रदान करने के लिए हाइड्रोलिक पावर यूनिट पर स्थापित किया जाता है।
अतिप्रवाह वाल्व VS3 प्राथमिक सर्किट में तेल के दबाव को नियंत्रित करता है।
दो सील अधिकतम दबाव सुरक्षा वाल्व वीएस 1 और वीएस 2 पंप प्रसव पर लगाए जाते हैं।
विद्युत क्लॉजिंग डिटेक्टर DPS1-DPS2 के साथ प्रदान किया गया एक डबल फिल्टर एफ पावर यूनिट आउटलेट पर स्थापित किया गया है।
हाइड्रोलिक पावर यूनिट को दो टर्मिनल बॉक्स के साथ प्रदान किया जाता है: पहला एक उपकरण केबलों के लिए, दूसरा दूसरा इलेक्ट्रिक मोटर्स के लिए।
एक संचायक (20 लीटर) नियंत्रण और जुड़े वाल्वों के त्वरित कार्यों के लिए पंपों की सहायता करता है।
आपातकालीन क्रियाओं के लिए सोलेनॉइड वाल्व और नियंत्रण मोड के लिए आनुपातिक वाल्व हाइड्रोलिक सिलेंडर पर स्थापित किए जाते हैं।
विकल्प:
उष्मन तंत्र
संचायक (10 लीटर)
PED प्रमाणन के साथ संचायक के लिए दबाव राहत वाल्व
हैंड पंप
पहले तेल भरना
संचायक के लिए चार्जिंग और परीक्षण इकाई
HPU प्रबंधन के लिए PLC के साथ कैबिनेट (कोई सोलनॉइड बिजली की आपूर्ति नहीं)
बिल्ट-इन सोलनॉइड और आनुपातिक वाल्व के साथ सर्वोसिलिंडर्स।
